Одной из причин отклонений параметров электрической сети являются преобразователи частоты, широко применяемые в промышленности для регулирования оборотов электрических двигателей. Преобразователь частоты имеет входной неуправляемый трёхфазный выпрямитель для преобразования переменного напряжения питающей сети в постоянное напряжение, далее инвертор преобразователя частоты преобразует постоянное напряжение в переменное требуемой частоты и амплитуды.
Выпрямитель преобразователя частоты вызывает искажения в линии питающей сети, причиной которых является принцип работы диодного моста выпрямителя. Ток протекает через диод когда напряжение на аноде выше, чем на катоде, т.е. на пике каждой фазы. Это приводит к гармоническим искажениям в питающей сети и большому пиковому току на входе преобразователя частоты. Данные искажения приводят к ряду проблем, как для питающего преобразователь частоты силового трансформатора, так и для другого оборудования в этой сети. Если мощность трансформатора не достаточно велика относительно мощности преобразователя частоты, пиковые токи могут вызвать перегрев трансформатора и выход его из строя. Гармонические искажения могут приводить к нестабильной работе и сбоям передачи данных чувствительного оборудования запитанного от той же сети, что и преобразователь частоты.

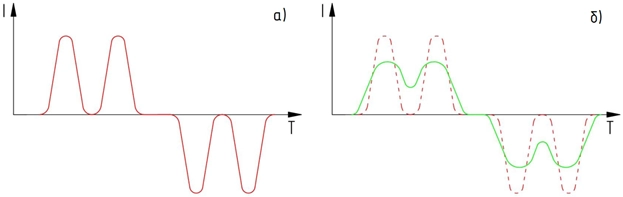

Входной ток преобразователя частоты: а) без дросселя, б) с сетевым дросселем.

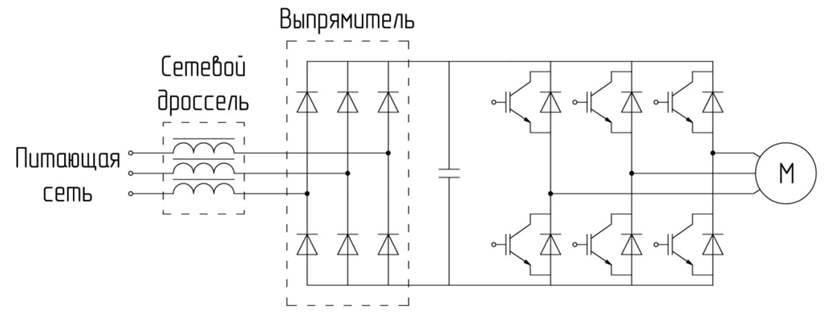

Сетевой дроссель для преобразователя частоты позволяет:
Ø снизить воздействия преобразователя частоты на питающую сеть и работу других потребителей в этой сети
Ø защитить преобразователь частоты от всплесков (импульсных перенапряжений) и провалов напряжения питающей сети, тем самым снижает вероятность аварийной остановки преобразователя частоты
Ø увеличивает срок службы конденсаторов звена постоянного тока преобразователя частоты
Ø уменьшает значение аварийного тока (короткого замыкания) и скорость его нарастания, тем самым снижая вероятность термического разрушения силовых полупроводников преобразователя частоты
